设备描述：设备具体型号如表2-2-4所示。
表2-2-4 机加工制造岛设备明细
序号 | 设备名称 | 设备型号 | 设备照片 | 设备基本参数 |
1 | 数控车床 | Haas SL-10 | | 设备归类：加工单元 主轴转速：6000rpm 刀塔刀位：12
|
2 | 数控加工中心 | Haas Mini Mill | | 设备归类：加工单元 主轴转速：8000rpm 刀库刀位：10
|
3 | 工业机器人 | FANUC LR MATE 200iD/7L | | 设备归类：上下料单元 可控轴数：6 可达半径：911mm 手腕部可搬用质量：7kg 重复定位精度：±0.01mm |
表2-2-9 切削制造岛加工训练评价表
序号 | 检查项目 | 内容 | 评分标准 |
1 | 法兰特征零件的加工程序（25分） | 编写加工程序 | 1. 工序安排合理（15分） 2. 工艺安排合理（10分） |
2 | 机器人-机床交互程序 （30分） | 编写工业机器人-机床交互程序 | 1. 能创建工业机器人抓取程序（10分） 2. 能创建工业机器人的放置程序（10分） 3. 能完成工业机器人上下料动作（10分） |
3 | 准备工作（30分） | 准备工装夹具 | 是否合理设计工装夹具（5分） |
加工坐标系建立 | 是否按照加工程序建立加工坐标系（5分） | ||
准备刀具 | 是否完成对刀（5分） | ||
调试机器人 | 1. 设置上下料机器人原点（5分） 2. 建立工具坐标系（5分） 3. 建立用户坐标系等（5分） | ||
4 | 制造岛自动运行（5分） | 运行程序 | 是否安全运行加工程序（5分） |
5 | 职业素养 （10分） | 安全文明操作 | 1．劳动保护用品穿戴整齐（1分） 2．安全、正确、合理使用机床（1分） 3．遵守安全操作规程（2分） |
团队协作精神 | 1．尊重指导教师与同学，讲文明礼貌（1分） 2．分工合理、能够与他人合作、交流（1分） | ||
劳动纪律 | 1．遵守各项规章制度及劳动纪律（2分） 2．训练结束后要养成清理现场的习惯（2分） |
关键技术及难点：

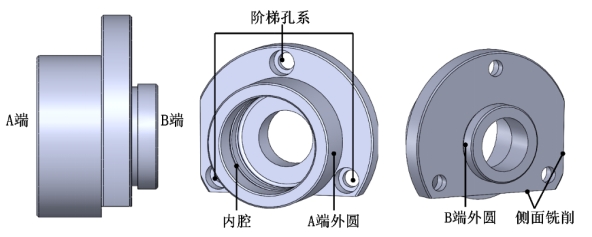

法兰零件涉及车削加工与铣削加工，车削两端加工需调方向两次装夹加工，铣削加工涉及阶梯孔与盘体去除翻面加工。加工特征包括A端外圆车削、阶梯内腔车削、B端外圆车削、圆盘侧面铣削以及阶梯孔系。
加工难点：
(1)四工序加工，涉及车削、铣削转换，两序翻面加工；
(2)选用合理刀具与切削用量，提高加工效率，避免干涉碰撞、过切、断刀等加工问题；
(3)设计合理工装夹具，配合制造岛完成自动化生产；
(4)合理安排工序，完成机器人-机床交互工作。
